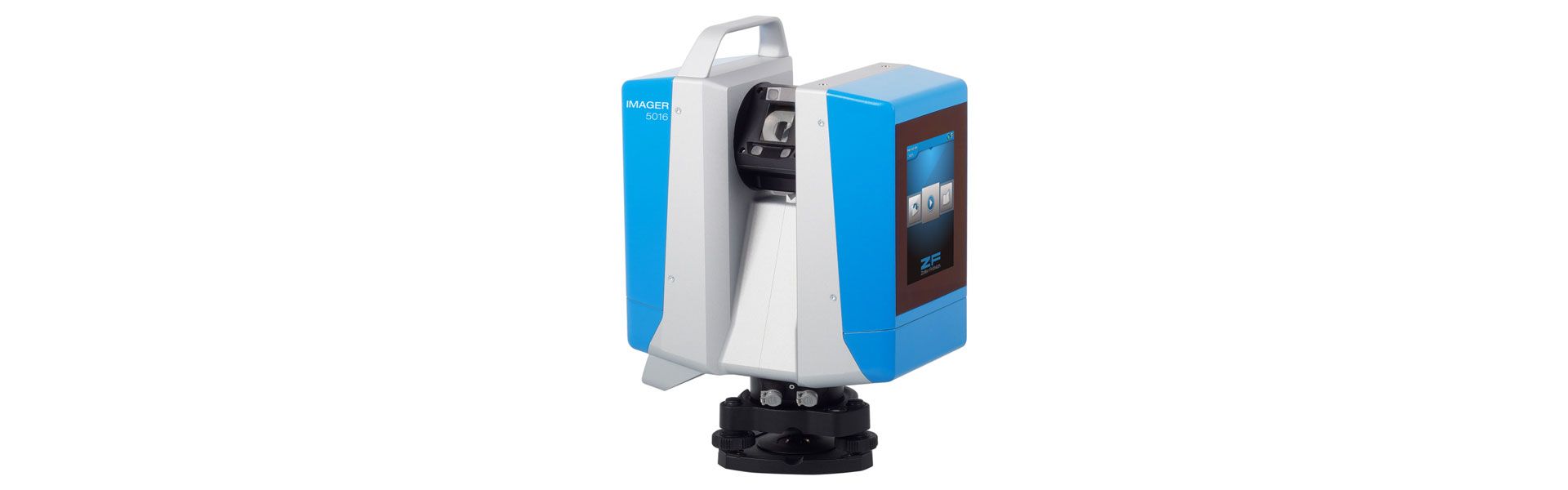

Laserscanner (TLS)

Ein Laserscanner ist das ideale Werkzeug zur 3D-Dokumentation in den Bereichen Architektur, Baugewerbe, Konstruktion, Anlagenbau und Produktdesign. Mit ihm lassen sich auf Knopfdruck schnelle und exakte Messungen in Innen- und Außenbereichen durchführen. Die integrierte Kamera im Rotor erlaubt es die 3D-Scandaten mit brillanten Farbdaten zu kombinieren und ermöglicht es dem Kunden einen detaillierten Eindruck zu erhalten. Seine große Reichweite und sein gutes Sichtfeld ermöglichen das schnelle und exakte Aufnehmen von gesamten Gebäudekomplexen oder Industrieanlagen.



Messvolumen und Genauigkeit

Das Messvolumen hängt vom verwendeten Gerät ab. Das Sichtfeld beträgt horizontal 360° und vertikal 320°, womit wir jedes in einem Raum sichtbare Objekt aufnehmen können. Der Messradius liegt im Allgemeinen zwischen 0,3 und 300m, kann aber durch die Verknüpfung von mehreren Standorten beliebig erweitert werden. Um die maximale Genauigkeit, welche bei 2mm liegt, auch bei mehreren Standpunkten gewährleisten zu können, verknüpfen wir diese durch Tachymeter-Messungen miteinander. Somit können wir das Fortpflanzen von Fehlern aus der ersten Messung reduzieren.



Aufbau und Geschwindigkeit

Laserscanner können horizontiert messen, aber auch in jeder anderen Position montiert werden. Dabei können bis zu 1 Million Messpunkte pro Sekunde gemessen werden, wodurch Punktwolken entstehen, die ein fotorealistisches Abbild der Realität generieren. Die Dichte der Messpunkte kann individuell eingestellt werden und kann abhängig vom Entfernungsbereich Auflösungen im Submillimeterbereich ermöglichen. Abhängig von der gewählten Auflösung liegt die Messdauer im Bereich von wenigen Minuten oder Stunden.



Funktionsweise

Ein Laserscanner ist eine Kombination aus einem Scanarm und einem Lasertracker. Er erzeugt einen Laserstrahl, welcher über einen rotierenden Spiegel abgelenkt wird. Dieser Strahl trifft auf ein Objekt und wird dort gestreut. Das dabei zurückfallende Licht wird detektiert und eine Laufzeit- oder Phasenmessung durchgeführt. Daraus lässt sich der Abstand des Objekts exakt bestimmen und mit Hilfe der Position des Spiegels 3D-Koordinaten berechnen. Moderne Geräte nehmen gleichzeitig die Umgebung mit einer hochauflösenden Kamera auf. Damit können die 3D-Daten mit den Bildern kombiniert werden und es entsteht ein fotorealistisches Abbild der Umgebung.
